จะอ่านและตีความเส้นโค้งประสิทธิภาพของปั๊มหอยโข่งได้อย่างไร

เฮ้! ในฐานะซัพพลายเออร์ปั๊มหอยโข่ง ฉันได้เห็นโดยตรงแล้วว่าการเข้าใจเส้นโค้งประสิทธิภาพของปั๊มหอยโข่งนั้นมีความสำคัญเพียงใด มันเหมือนกับแผนงานที่แสดงให้คุณเห็นว่าปั๊มจะทำงานอย่างไรภายใต้สภาวะต่างๆ ในบล็อกนี้ ฉันจะแจกแจงวิธีการอ่านและตีความเส้นโค้งเหล่านี้ เพื่อให้คุณสามารถตัดสินใจได้ดีที่สุดสำหรับความต้องการในการสูบน้ำของคุณ

เส้นโค้งประสิทธิภาพของปั๊มหอยโข่งคืออะไร?

ก่อนอื่น เรามาพูดถึงกราฟประสิทธิภาพที่แท้จริงกันก่อน เส้นโค้งประสิทธิภาพของปั๊มแบบแรงเหวี่ยงคือการแสดงภาพกราฟิกที่แสดงความสัมพันธ์ระหว่างอัตราการไหลของปั๊ม (โดยปกติจะวัดเป็นแกลลอนต่อนาทีหรือลิตรต่อวินาที) และส่วนหัวของปั๊ม (โดยพื้นฐานแล้วคือแรงดันที่ปั๊มสามารถสร้างได้ โดยวัดเป็นฟุตหรือเมตร) นอกจากนี้ยังมักรวมข้อมูลสำคัญอื่นๆ เช่น การใช้พลังงานและประสิทธิภาพ

เส้นโค้งเหล่านี้มีประโยชน์อย่างยิ่งเนื่องจากช่วยให้คุณเห็นได้อย่างรวดเร็วว่าปั๊มจะทำงานอย่างไรภายใต้สภาวะการทำงานที่แตกต่างกัน ไม่ว่าคุณกำลังติดต่อกับปั๊มหอยโข่งดูดขั้นตอนเดียว, กปั๊มจุ่มหอยโข่งหรือปั๊มหอยโข่งแนวนอนดูดเดี่ยวการทำความเข้าใจกราฟประสิทธิภาพเป็นสิ่งสำคัญ

การอ่านพื้นฐานของเส้นโค้งประสิทธิภาพ

เริ่มจากแกนของเส้นโค้งกันก่อน แกนนอน (แกน x) แสดงถึงอัตราการไหล เมื่อคุณเคลื่อนที่จากซ้ายไปขวาตามแนวแกนนี้ อัตราการไหลจะเพิ่มขึ้น แกนตั้ง (แกน y) แสดงถึงส่วนหัว เมื่อคุณเลื่อนแกน y ขึ้น ส่วนหัว (ความดัน) จะเพิ่มขึ้น

เส้นโค้งหลักบนกราฟแสดงความสัมพันธ์ระหว่างอัตราการไหลและส่วนหัว โดยปกติแล้ว เมื่ออัตราการไหลเพิ่มขึ้น หัวจะลดลง เนื่องจากเมื่อมีการสูบของเหลวมากขึ้น ปั๊มจะต้องทำงานหนักขึ้นเพื่อรักษาแรงดันเท่าเดิม และในที่สุดก็ไม่สามารถตามทันได้

ตัวอย่างเช่น ถ้าคุณมีปั๊มที่ออกแบบมาให้ทำงานที่แรงดันสูง (เช่น สูบน้ำขึ้นตึกสูง) คุณจะเห็นว่าอัตราการไหลจะค่อนข้างต่ำ ในทางกลับกันหากต้องการอัตราการไหลสูง (เช่น รดน้ำสนามใหญ่) หัวก็จะต่ำลง

ทำความเข้าใจประสิทธิภาพบนเส้นโค้งประสิทธิภาพ

ประสิทธิภาพเป็นอีกแง่มุมที่สำคัญของกราฟประสิทธิภาพ โดยปกติจะแสดงเป็นชุดเส้นโค้งบนกราฟ ประสิทธิภาพของปั๊มหมายถึงความสามารถในการแปลงกำลังไฟฟ้าเข้า (โดยปกติจากมอเตอร์ไฟฟ้า) ให้เป็นงานที่มีประโยชน์ (สูบของเหลว) ได้ดีเพียงใด

จุดสูงสุดบนกราฟประสิทธิภาพเรียกว่าจุดประสิทธิภาพที่ดีที่สุด (BEP) นี่คือจุดที่ปั๊มทำงานได้อย่างมีประสิทธิภาพสูงสุด การใช้ปั๊มที่หรือใกล้ BEP สามารถประหยัดเงินได้มากในระยะยาวเนื่องจากใช้พลังงานน้อยกว่า

หากคุณใช้งานปั๊มห่างจาก BEP อาจนำไปสู่ปัญหาต่างๆ เช่น การสึกหรอที่เพิ่มขึ้น การใช้พลังงานที่สูงขึ้น และแม้กระทั่งอายุการใช้งานปั๊มที่ลดลง ดังนั้นจึงเป็นความคิดที่ดีเสมอที่จะพยายามเลือกปั๊มที่สามารถทำงานได้ใกล้เคียงกับ BEP สำหรับการใช้งานเฉพาะของคุณ

การใช้พลังงานบนเส้นโค้งประสิทธิภาพ

การใช้พลังงานจะแสดงบนกราฟประสิทธิภาพด้วย โดยปกติจะแสดงด้วยเส้นอีกเส้นหนึ่งบนกราฟ เมื่ออัตราการไหลเพิ่มขึ้น การใช้พลังงานของปั๊มก็จะเพิ่มขึ้นเช่นกัน เรื่องนี้สมเหตุสมผลเพราะปั๊มต้องทำงานหนักขึ้นเพื่อเคลื่อนย้ายของเหลวมากขึ้น

การพิจารณาการใช้พลังงานเมื่อเลือกปั๊มเป็นสิ่งสำคัญ หากคุณอยู่ในพื้นที่ที่ค่าไฟฟ้ามีราคาแพง คุณจะต้องเลือกปั๊มที่สามารถมีอัตราการไหลตามที่ต้องการและมุ่งหน้าไปโดยใช้พลังงานน้อยที่สุด

NPSH (หัวดูดสุทธิบวก) บนเส้นโค้งประสิทธิภาพ

NPSH เป็นอีกหนึ่งพารามิเตอร์ที่สำคัญที่แสดงบนกราฟประสิทธิภาพ NPSH หมายถึงแรงดันที่ด้านดูดของปั๊ม เป็นสิ่งสำคัญเนื่องจากหาก NPSH ที่มีอยู่ (NPSHa) น้อยกว่า NPSH ที่ต้องการ (NPSHr) โดยปั๊ม การเกิดโพรงอากาศอาจเกิดขึ้นได้

โพรงอากาศเป็นปัญหาร้ายแรงที่อาจทำให้ปั๊มเสียหายได้ มันเกิดขึ้นเมื่อความดันที่ด้านดูดของปั๊มลดลงต่ำกว่าความดันไอของของเหลว ทำให้เกิดฟองอากาศ ฟองอากาศเหล่านี้จะยุบตัวเมื่อไปถึงบริเวณที่มีแรงดันสูงกว่าในปั๊ม ทำให้เกิดคลื่นกระแทกที่สามารถกัดกร่อนใบพัดและส่วนประกอบอื่นๆ ของปั๊มได้

กราฟ NPSH บนกราฟประสิทธิภาพแสดงให้เห็นว่าปั๊มต้องการ NPSH เท่าใดที่อัตราการไหลที่แตกต่างกัน คุณต้องตรวจสอบให้แน่ใจว่า NPSHa ในระบบของคุณมีค่ามากกว่า NPSHr ที่แสดงบนเส้นโค้งเสมอเพื่อหลีกเลี่ยงการเกิดโพรงอากาศ

การใช้เส้นโค้งประสิทธิภาพในการเลือกปั๊ม

ตอนนี้คุณรู้วิธีอ่านกราฟประสิทธิภาพแล้ว เรามาพูดถึงวิธีใช้สำหรับการเลือกปั๊มกันดีกว่า ขั้นตอนแรกคือการกำหนดความต้องการเฉพาะของคุณ คุณจำเป็นต้องทราบอัตราการไหลและเฮดที่คุณต้องการสำหรับการใช้งานของคุณ

เมื่อคุณมีค่าเหล่านี้แล้ว คุณสามารถดูกราฟประสิทธิภาพของปั๊มต่างๆ เพื่อดูว่าปั๊มใดสามารถตอบสนองความต้องการของคุณได้ คุณจะต้องเลือกปั๊มที่สามารถทำงานใกล้กับ BEP สำหรับอัตราการไหลและเฮดที่คุณต้องการ

นอกจากนี้ ยังเป็นความคิดที่ดีที่จะพิจารณาปัจจัยต่างๆ เช่น ประเภทของของเหลวที่คุณกำลังสูบ (มีฤทธิ์กัดกร่อนหรือไม่ มีความหนืด) อุณหภูมิของของไหล และสภาพแวดล้อมในการทำงาน ปัจจัยเหล่านี้ล้วนส่งผลต่อประสิทธิภาพของปั๊มได้

ตัวอย่างโลกแห่งความเป็นจริง

สมมติว่าคุณมีหน้าที่ดูแลโรงบำบัดน้ำ คุณต้องสูบน้ำจากถังเก็บไปยังระบบกรอง คุณได้คำนวณแล้วว่าคุณต้องการอัตราการไหล 500 แกลลอนต่อนาที และความสูง 100 ฟุต

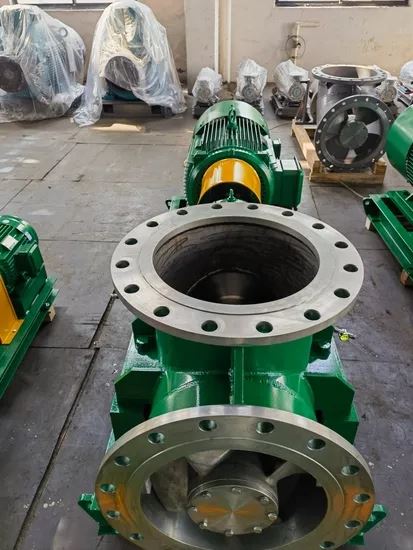

คุณเริ่มดูกราฟประสิทธิภาพของปั๊มต่างๆ คุณพบกปั๊มหอยโข่งแนวนอนดูดเดี่ยวที่มีกราฟประสิทธิภาพแสดงให้เห็นว่าสามารถบรรลุอัตราการไหล 500 แกลลอนต่อนาทีที่ความสูง 100 ฟุต และทำงานใกล้กับ BEP ณ จุดนี้ นี่จะเป็นทางเลือกที่ดีสำหรับการสมัครของคุณ

ในทางกลับกัน หากคุณเลือกปั๊มที่สามารถบรรลุอัตราการไหลและเฮดที่ต้องการแต่ทำงานห่างจาก BEP คุณอาจประสบปัญหาต่างๆ เช่น การใช้พลังงานสูง และปั๊มทำงานล้มเหลวก่อนเวลาอันควร

บทสรุป

การอ่านและการตีความกราฟประสิทธิภาพของปั๊มแรงเหวี่ยงเป็นทักษะที่จำเป็นสำหรับทุกคนที่เกี่ยวข้องกับการเลือกและการทำงานของปั๊ม ด้วยการทำความเข้าใจความสัมพันธ์ระหว่างอัตราการไหล เฮด ประสิทธิภาพ การใช้พลังงาน และ NPSH คุณสามารถตัดสินใจโดยมีข้อมูลครบถ้วนซึ่งจะช่วยประหยัดเวลา เงิน และความปวดหัวในระยะยาว

หากคุณอยู่ในตลาดปั๊มหอยโข่งและต้องการความช่วยเหลือในการทำความเข้าใจเส้นโค้งประสิทธิภาพหรือเลือกปั๊มที่เหมาะกับการใช้งานของคุณ อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยเหลือคุณทุกขั้นตอน ไม่ว่าคุณจะต้องการปั๊มหอยโข่งดูดขั้นตอนเดียว, กปั๊มจุ่มหอยโข่งหรือปั๊มหอยโข่งแนวนอนดูดเดี่ยวเราช่วยคุณได้ มาเริ่มการสนทนาเกี่ยวกับความต้องการในการสูบน้ำของคุณและค้นหาวิธีแก้ปัญหาที่สมบูรณ์แบบด้วยกัน

อ้างอิง

• “ปั๊มหอยโข่ง” - สถาบันไฮดรอลิค
• "คู่มือปั๊ม" - Igor J. Karassik และคณะ
